System zarządzania cieplnym baterii Pad kompresyjny TDS Izolacja wysokotemperaturowa

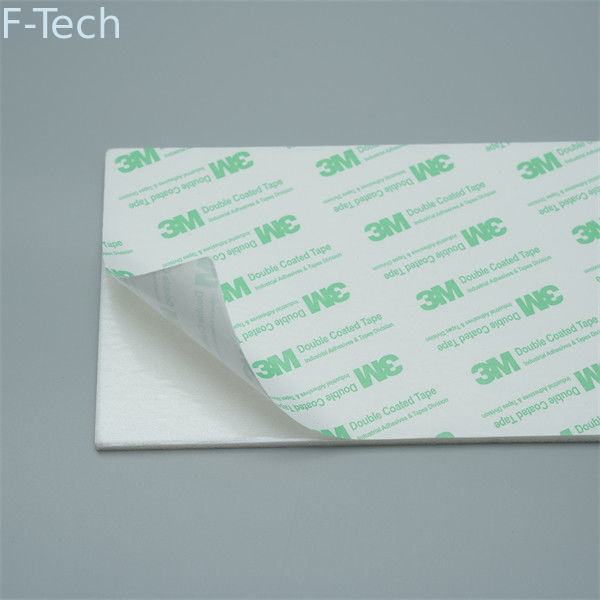

Piana MPP, rodzaj piany zamkniętej komórki pochodzącej z polipropylenowych koralików, ma szereg zalet, które czynią ją bardzo odpowiednią do izolacji w bateriach NEV.włącznie z izolacją cieplną, stabilność temperatury i zdolności przeciwpożarowe przyczyniają się do optymalnej wydajności i bezpieczeństwa systemów baterii NEV.
Dzięki wyjątkowym właściwościom izolacyjnym i niskiej przewodności cieplnej pianka MPP skutecznie reguluje i utrzymuje stabilną temperaturę pracy w bateriach NEV.Jest to kluczowe dla zachowania wydajności baterii i zapobiegania przegrzaniu, co może prowadzić do zmniejszenia wydajności i potencjalnych zagrożeń dla bezpieczeństwa.zwiększenie jego ogólnej funkcjonalności i długowieczności.
Jedną z zalet pianki MPP jest jej wszechstronność w zakresie opcji gęstości i dostosowywania.Ta elastyczność pozwala producentom dostosować pianę do spełnienia specyficznych wymagań ochrony cieplnej różnych zastosowań baterii NEVWybierając odpowiednią gęstość, producenci NEV mogą skutecznie zoptymalizować zarządzanie temperaturą, zapewniając, że bateria pozostaje w idealnym stanie pracy.
Oprócz właściwości termicznych pianka MPP posiada doskonałe właściwości przeciwpożarowe.wskazujące jego wyjątkową odporność na zapłon i brak rozprzestrzeniania się płomieni po usunięciu źródła zapłonuTa odporność na ogień czyni pianę MPP idealnym materiałem do zastosowań w bateriach NEV, ponieważ pomaga zapobiegać rozprzestrzenianiu się ognia i poprawia ogólne bezpieczeństwo.W przypadku pożaru, pianka MPP może powstrzymać płomienie i pomóc w ich gaszeniu, minimalizując potencjalne szkody i ryzyko obrażeń.
Ogólnie rzecz biorąc, pianka MPP oferuje niezawodne rozwiązanie do izolacji akumulatorów NEV, zapewniając stabilne temperatury pracy i zapewniając ochronę przeciwpożarową.,Wykorzystując pianę MPP w systemach akumulatorów,Producenci NEV mogą zwiększyć niezawodność i bezpieczeństwo swoich pojazdów, promując rozwój mobilności elektrycznej, przy jednoczesnym priorytetowym uwzględnieniu zadowolenia klientów i spokoju umysłu.
Silikon cieplnie przewodzący jest twardym materiałem interfejsowym stosowanym w zastosowaniach wymagających ochrony cieplnej.Produkty te są zaprojektowane w celu usuwania ciepła wytwarzanego przez urządzenie elektroniczne do otoczenia w celu zapewnienia niezawodnej pracyPrzewodzące cieplnie wypełniacze luki są doskonałym rozwiązaniem w zakresie izolacji elektrycznej i usuwania nadmiaru ciepła z ogniw akumulatorów.
Cechy
- Stabilność w wysokich temperaturach
- Niska przewodność cieplna
- Odporność na wstrząsy cieplne
- Odporność na erozję
- Łatwe do cięcia za pomocą standardowych narzędzi
Główne parametry wydajności przedstawiono w tabeli
| Nazwa obiektu |
Jednostka |
MPP25
Wskaźnik |
Standardy badań |
| Kolor |
/ |
CMYK 0~20 ((Biały) |
PANTONE |
| Gęstość |
kg/m3 |
36±5 |
początkowe wykrywanie grubości za pomocą miernika grubości Mitutoyo 547-301; obliczenie gęstości objętościowej według masy; |
| Krzywa kompresji |
MPa |
10%:0.11≤σ≤0.24
20%:0.14≤σ≤0.34
30%:0.17≤σ≤0.38
40%:0.22≤σ≤0.42
50%:0.28≤σ≤0.47
60%:0.34≤σ≤0.54
70%:0.44≤σ≤0.67 |
Prędkość kompresji 2 mm/min 0,02~8mpa Krzywa kompresji Wielkość próbki 50*50*2 mm |
| Wytrzymałość na rozciąganie |
MPa |
≥ 1.3 |
astm-d3574- 08
5 mm/min (rozciąganie)
Stawka) |
| Moduł rozciągania |
MPa |
≥ 2.8 |
|
| Siła strzyżenia |
MPa |
≥ 1.1 |
astm C273c
273m 5mm/min
(prędkość obcięcia) |
| Sztywność strzyżenia |
MPa/mm |
≥ 0.6 |
astm C273c
273m 5mm/min
(prędkość obcięcia) |
| Moduł cięcia |
MPa |
≥ 1.2 |
astm C273c
273m 5mm/min
(prędkość obcięcia) |
rozciąganie w niskich temperaturach
-30°C |
MPa |
≥ 1.2 |
astm-d3574- 08
5 mm/min (prędkość rozciągania) |
wysokotemperaturowe rozciąganie
60°C |
MPa |
≥ 1.0 |
astm-d3574- 08
5 mm/min (prędkość rozciągania) |
| Podwójne rozciąganie po starzeniu się |
MPa |
>1.2 |
astm-d3574- 08
5 mm/min (prędkość rozciągania) |
współczynnik tarcia Mpp
Do niebieskiego filmu |
/ |
0.181≤μs≤0.577
0.112≤μk≤0.535 |
Gb 10006-88 |
| Węglowodany |
μm |
5 ~ 40 |
gb/t
1031-2009 |
| Odporność na ogień |
/ |
UL94 HF-1
(Grubość 10 mm) |
Ul94 |
| Zabronione przedmioty |
/ |
RoHS |
Rohs |
| Odporność na izolację |
MΩ |
≥ 500 |
1000v Dc 60s |
| mA |
< 1 |
2700v/60s |
| Przewodność cieplna |
W/m·°C |
≤ 0.05 |
gb/t 10295-2008 |
| Specyficzna pojemność cieplna |
J/(kg·°C) |
1880±200 (@0°C)
2235±200 (@40°C)
2680±200 (@80°C) |
Astm E1269-2011 |
| Twarda sztywność |
mm |
≤ 50 |
"Próbka (250 * 50 * 2 mm) jest umieszczona płaska na wysokiej platformie, 50 mm na jednym końcu jest zamocowany na platformie, a drugi koniec jest 200 mm zawieszony, aby wykryć zawieszony koniec Wysokość końca zagęszczenia" |
| Wskaźnik zatrzymywania stresu kompresyjnego |
/ |
≥ 20% |
wytrzymać 30 dni i wykryć zmiany ciśnienia |
| Płaskość |
mm |
≤ 4 |
wymiary: 100*150 mm |
Wyniki badań opóźniających płomień
| Element testowy |
Metoda badania |
Jednostka |
Wielokrotnik |
| 10P |
15P |
20P |
25P |
| Gęstość |
ISO 845:2006 |
kg/m3 |
90 |
60 |
45 |
36 |
| Wytrzymałość na ściskanie 10% |
GB/T8813-2008 |
MPa |
0.56 |
0.36 |
0.3 |
0.23 |
| Siła gięcia |
GB-T 8812.2-2007 |
MPa |
0.9 |
0.68 |
0.44 |
0.36 |
| Moduł gięcia |
GB-T 8812.2-2007 |
MPa |
49 |
33 |
24 |
18 |
| Twardość |
BORZ C |
HC |
81 |
75 |
66 |
55 |
Zastosowanie
- Zestaw akumulatorów
- Model samolotu
- Slippery
- Kamizelka kuloodporna
- Rękawiczka
- Izolacja rur
Twoja wiadomość musi mieć od 20 do 3000 znaków!
